TRI AOI TR7700 SIII 3D pour ligne smt

TRI AOI TR7700 SIII 3D --- Machine d'inspection 3D AOI pour ligne smt

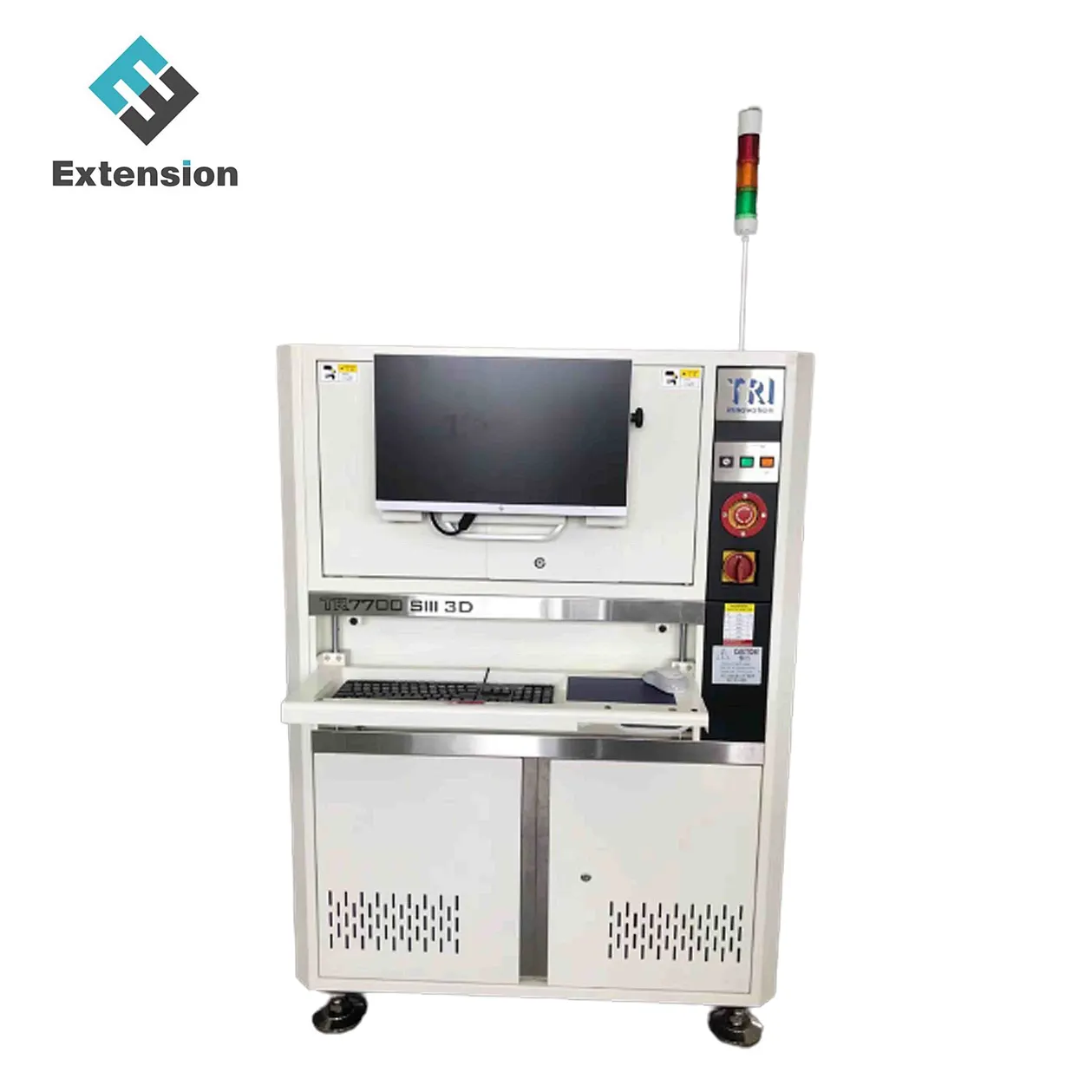

Le TR7700 SIII 3D est une machine AOI 3D hautes performances lancée par TRI, conçue pour la ligne de production SMT afin d'améliorer la qualité et l'efficacité de la production. Voici les principales caractéristiques et spécifications de cet équipement :

1. Capacité d’inspection 2D+3D à grande vitesse: Capable d'inspecter des composants aussi petits que 01005, garantissant un taux de couverture des défauts élevé.
2. Véritable technologie de mesure de contour 3D: Équipé de capteurs laser 3D simples/doubles, la plage de mesure 3D maximale peut atteindre 20 millimètres, adaptée à l'inspection de composants de différentes hauteurs.
3. Interface de programmation rapide intelligente: Comprend des bases de données automatisées et des capacités de programmation hors ligne, simplifiant le processus de programmation.
4. Système optique: Équipé d'une caméra haute résolution de 4 Mpix, la résolution d'imagerie est disponible à 10 µm ou 15 µm, utilisant un éclairage LED RVB+W multiphasé.
5. Performance des inspections: Les vitesses d'imagerie varient en fonction de la résolution : 60 cm²/s (10 µm 2D), 120 cm²/s (15 µm 2D), 27 à 39 cm²/s (10 µm 2D+3D) et 40 à 60 cm²/s ( 15 µm 2D+3D).
6. Contrôle de mouvement: Le contrôle des axes X et Y utilise des vis à billes et des servocontrôleurs AC, offrant une résolution d'axe de 1 µm.
7. Manipulation des planches: La taille maximale du PCB est de 510 x 460 mm, la plage d'épaisseur du PCB est de 0,6 à 5 mm et le poids maximum du PCB est de 3 kg.
8. Convoyeur: Conception Inline, hauteur 880 – 920 mm, compatible avec la norme SMEMA.

De plus, le TR7700 SIII 3D est doté de diverses fonctions d'inspection, notamment l'absence de composants, la désactivation, les erreurs de polarité, les défauts de soudure, etc., garantissant une inspection complète du circuit imprimé assemblé.

Les dimensions et le poids de l'équipement varient selon le modèle, par exemple, les dimensions du TR7700 SIII 3D sont de 1100 x 1670 x 1550 mm et le poids est de 1030 kg.
